نحوه کار تیپ استوریج‌های اچ پی و ساختار آن‌ها

از رایج‌ترین روش‌های ذخیره سازی داده به ذخیره سازی و نگهداری داده روی نوار می‌توان اشاره کرد، استفاده از نوار روشی با امنیت بالا و هزینه مناسب است. بسیاری از سازمان‌ها و شرکت‌ها برای پشتیبان‌گیری از اطلاعات شبکه خود و یا آرشیو اطلاعات اقدام به خرید Tape می‌کنند.

بر روی استوریج های Tape یا همان ذخیره سازهای مبتنی بر نوار شاهد بروز رسانیهایی برای استفاده به عنوان محافظت از سطوح لایه ای در برابر جرایم سایبری و حملات باج افزار هستیم که برای کاهش و از بین بردن ریسک و خطراتی که اطلاعات موجود در دیتا سنتر بصورت آفلاین و Off-premise را میتواند تهدید کند، انجام پذیرفته است. در زمینه تولید Tape Storageها شرکت HP جز برترین‌ها در دنیاست، پس با ما همراه باشید تا با نحوه کار تیپ استوریج‌های اچ پی و ساختار آنها آشنا شوید.

مزایای استفاده از Tape

از پرظرفیت‌ترین و امن‌ترین انواع استوریج،  TAPE است. که در شرکت‌های تولید کننده نرم افزار و بازی‌های رایانه‌ای و شرکت‌های پژوهشی از آن برای آرشیو اطلاعات استفاده می‌شود. به دلیل استفاده از کاست و کلود در ساختار آن، معمولا برای بکاپ‌گیری طولانی مدت کاربرد دارد.

• قابلیت ریکاوری داده در حالت آفلاین
• امنیت بالا در مقابل حمله بدافزارها و ویروس‌ها
• سرعت بالا در نرخ انتقال داده
• قابلیت اطمینان بالا
• ظرفیت ذخیره سازی بالا (چندین ترابایت تا چند پتابایت)
• کم‌ترین نرخ خطا (Error Rates)
• صرفه جویی در مصرف برق
• قابلیت آرشیو اطلاعات بصورت طولانی مدت (آرشیو چند ساله)
• ارتقاء پذیری فوق العاده
• پایین‌ترین هزینه TCO
• طول عمر بالای دستگاه
• مناسب برای Disaster Recovery
• کاربری و دسترسی ساده با استفاده از LTFS
• مناسب برای انتقال داده‌های بزرگ به کلود

خرید Tape Storage

در میان شرکت‌های تولید کننده TAPE شرکت HP رتبه اول را در دنیا دارد و سهم ۳۴ درصدی از بازار فروش TAPEها در اختیار شرکت HP است.

استوریج‌های اچ پی، ۴ ویژگی دارند که سبب محبوبیت آن شده است: ۱- امنیت بالا ۲- مقرون به صرفه بودن ۳- کارایی فوق العاده ۴- ارتقاء پذیری بالا، HP سبد محصولات متنوعی از گروه TAPE استوریج‌ها دارد که برای سازمان‌های کوچک و بزرگ محصول مناسبی ارائه می‌دهند، از نظر ساختار می‌توان این محصولات را به سه گروه تقسیم کرد:

۱- درایوهای نوار مستقل (Standalone Tape Drives)

 ۲- اتوماسیون نوار (Tape Automation)

 ۳- نوار سطح اینترپرایز(Enterprise Tape Libraries)

قبل از خرید tape wp-content/uploads بهتر است با انواع مدل‌های استوریج اچ پی مبتنی بر نوار آشنا شوید:

• دو مدل از درایوهای نوار مستقل (Standalone Tape Drives) برند HP

Store Ever LTO-7 Ultrium 15000

این مدل نوار مستقل دارای ظرفیت ذخیره سازی ۱۵ ترابایت در حالت فشرده و نرخ انتقال داده ۳۰۰ مگابایت در ثانیه است.

Store Ever LTO-8 Ultrium 30750

این مدل نوار مستقل دارای ظرفیت ذخیره سازی ۳۰ ترابایت در حالت فشرده و نرخ انتقال داده ۳۰۰ مگابایت در ثانیه است.

• مدل اتوماسیون نوار (Tape Automation) برند HP:

HPE Store Ever 1/8 G2 Tape Autoloader Ultrium 6250

در صورت استفاده از LTO-8  نرخ انتقال ۳۰۰ مگابایت در ثانیه و ظرفیت به صورت فشرده تا حداکثر ۲۴۰ ترابایت را ارائه می‌دهد.

• نوار سطح اینترپرایز(Enterprise Tape Libraries) برند HP :

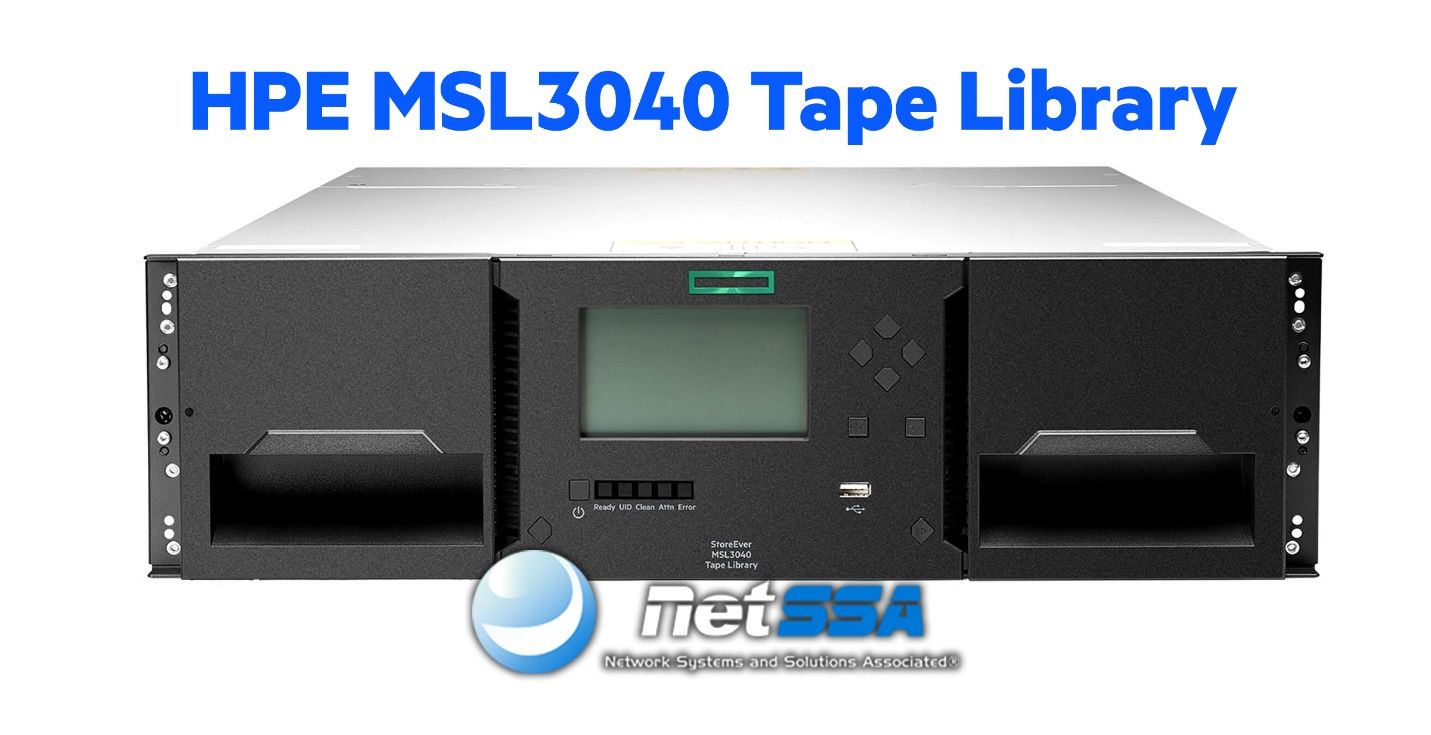

HPE MSL 3040  ۴-Drive Tape Library

MSL 3040 بصورت ماژولار طراحی شده است که به راحتی قابل ارتقاء است، روی این دستگاه با استفاده از دیتا کارتریج‌های LTO9 HP در حالت فشرده می‌توان تا ۶/۱۲ پتابایت داده ذخیره کرد.

• از درایوهای Half-Height LTO-9 Ultrium 45000 پشتیبانی می‌کند.
• قابلیت بهره‌گیری از کیت ارتقا درایوهای half-height SAS با رابط ۱۲ گیگابیت بر ثانیه
• حداکثر نرخ انتقال داده در MSL3040 با LTO9، ۵/۲۲ ترابایت بر ساعت است.

نوار سطح اینترپرایز (Enterprise Tape Libraries) برند HP :

HPE MSL4048 Tape Library

• ارائه ظرفیت بالای ذخیره سازی با ابعاد ۴ یونیت در رک
• فضای ذخیره سازی ۱۹.۲ ترابایت
• حداکثر ظرفیت ذخیره سازی ۷۲۰ ترابایت
• سرعت انتقال داده ۳۰۰ مگابایت بر ثانیه

تکنولوژی LTO در ساختار Tape Drive

هر دستگاه ذخیره سازی تیپ از دو بخش درایو و کارتریج تشکیل می‌شود، مثلا استوریج تیپ ۴۰۴۸ را در نظر بگیرید، رقم اول از سمت چپ یعنی عدد ۴ نشانه تعداد درایو هر دستگاه و دو رقم آخر از سمت راست یعنی عدد ۴۸ نشانه تعداد نوار قابل نصب روی هر دستگاه است. LTO ها همان نوارها هستند که فضای ذخیره سازی تیپ اند و عمل خواندن و نوشتن اطلاعات روی آنها انجام می‌شود.

LTO ها دارای دو حالت مختلف ذخیره سازی و انتقال اطلاعات، حالت Native و حالت فشرده هستند.

تاکنون ۹ نسل از LTO ها به بازار عرضه شده است که هرنسل جدید ظرفیت و نرخ انتقال اطلاعات تقریبا دو برابری نسبت به نسل قبلی دارد.

نرخ انتقال داده حالت فشرده	نرخ انتقال داده حالت NATIVE	حجم ذخیره سازی حالت فشرده	حجم ذخیره سازی حالت NATIVE	نسل LTO
۴۰ مگابایت بر ثانیه	۲۰ مگابایت بر ثانیه	۲۰۰ گیگابایت	۱۰۰ گیگابایت	LTO 1
۸۰ مگابایت بر ثانیه	۴۰ مگابایت بر ثانیه	۴۰۰ گیگابایت	۲۰۰ گیگابایت	LTO 2
۱۶۰ مگابایت بر ثانیه	۸۰ مگابایت بر ثانیه	۸۰۰ گیگابایت	۴۰۰ گیگابایت	LTO 3
۲۴۰ مگابایت بر ثانیه	۱۲۰ مگابایت بر ثانیه	۱.۶ ترابایت	۸۰۰ گیگابایت	LTO 4
۲۸۰ مگابایت بر ثانیه	۱۴۰ مگابایت بر ثانیه	۳ ترابایت	۱.۵ ترابایت	LTO 5
۴۰۰ مگابایت بر ثانیه	۱۶۰ مگابایت بر ثانیه	۶.۲۵ ترابایت	۲.۵ ترابایت	LTO 6
۷۰۰ مگابایت بر ثانیه	۳۰۰ مگابایت برثانیه	۱۵ ترابایت	۶ ترابایت	LTO 7
۷۵۰ مگابایت برثانیه	۳۶۰ مگابایت بر ثانیه	۳۰ ترابایت	۱۲ ترابایت	LTO 8
۸۰۰ مگابایت بر ثانیه	۴۰۰ مگابایت بر ثانیه	۴۵ ترابایت	۱۸ ترابایت	LTO9

در آخرین نسل LTO یعنی LTO9 هر درایو در هر ساعت ۲۲.۵ ترابایت داده ذخیره می‌کند.

به این مثال توجه کنید Tape Library مدل MSL 4048 این دستگاه ۴ عدد درایو دارد که هر کدام ۴۸ نوار ظرفیت دارند یعنی در مجموع ۱۹۲ نوار می‌تواند روی این دستگاه نصب شود، اگر ۱۹۲ نوار روی این دستگاه از نوع LTO9 نصب کنید، در حالت Native فضای ۳.۵ پتابایت را خواهید داشت و در حالت فشرده فضایی ۸ پتابایتی دارید.

دیتا کارتریج‌ها و LTO های نسل جدید به چهار تکنولوژی مهم مجهز شده‌اند:

• تکنولوژی فشرده سازی: حالت فشرده سازی نسبت به حالت Native ظرفیت ذخیره سازی و نرخ انتقال داده بیشتری را ارائه می‌دهد. مثلا LTO8 در حالت Native، ۱۲ ترابایت ظرفیت دارد و نرخ انتقال داده آن ۳۶۰ مگابایت بر ثانیه است ولی در حالت فشرده ظرفیت آن ۳۰ ترابایت و نرخ انتقال داده آن ۷۵۰ مگابایت بر ثانیه است.
• تکنولوژی WORM : Tape Cartridge ها از نسل چهارم به تکنولوژی WORM  مجهز شدند WORM یعنی یکبار عمل نوشتن انجام می‌شود و در دفعاتبعدی فقط عمل خواندن انجام می‌شود. این تکنولوژی مشابهCD-R  است که اطلاعات نوشته شده قابل تغییر یا Rewritable نیست. با ویژگی WORM که در نسل ۴ اضافه شد، امکان باز نوشتن داده (Overwrite) وجود ندارد تا امنیت داده‌های ذخیره شده فراهم شود.
• تکنولوژی رمزگذاری: به دلیل قابل حمل بودن TAPE رمزگذاری اطلاعات نقش مهمی در تامین امنیت داده‌ها دارد از نسل ۴ ویژگی رمزگذاری اضافه شد و امنیت اطلاعات را ارتقاء داد، این ویژگی، فشرده سازی قبل از رمزگذاری و رساندن ظرفیت نوار به حداکثر را میسر می‌سازد، برای رمزگذاری از استاندارد AES استفاده می‌شود.

1. تکنولوژی پارتیشن بندی: ویژگی پارتیشن‌بندی که از نسل ۵ به LTO اضافه شد، کنترل فایل و مدیریت فضا را بهبود بخشید به این صورت که یک پارتیشن، فایل را نگه می‌دارد و پارتیشن دیگر برای ایندکس کردن رزرو می‌شود تا به درایو LTO  محل ذخیره فایل روی نوار را اعلام کند.
